Scharnier / Hinge

Een speciale klantopdracht voor het maken van (blad)scharnieren. A special order for custom made hinges. Het uitgangsmateriaal messing plat 25 x 5 mm en rond 5 mm voor de pennen. This is the material that I used, brass 25 x 5 mm and 5 mm for the pins.

Dit is één van de eerste bewerkingen , met behulp van een pen positioneer ik het produkt in de klem. Het moeilijkste deel van deze bewerking was de dikte van het blad dat moest 1.5 mm zijn. Eerst heb ik geprobeerd om op te spannen op die 1,5 mm maar dat was geen succes.

This is the first stage of the process. The round bar is only for positioning(see under), the most difficult thing is the thickness of the hinge blade, it has to be 1.5 mm.

Dit is het eerste resultaat na het frezen en boren (de eerste bewerking)

This is the result, from milling and drilling.

Er moesten 150 stuks worden gemaakt.

I had to make about 150 hinges.

De volgende bewerking was het overtollig materiaal wegfrezen, maar er moest wel speciaal opspangereedschap worden gemaakt.

The second step is to mill the excess material off, due to this I had to make some special tools.

Daarna werd de radius ( R 2,25 mm) gefreesd aan ,wat wij noemen, de scharnierknoop.

Making the radius ( R 2.25 mm) on the hinge-joint. (This is what the hinge pin slides into.)

Het boren van 2.5 mm en 50 mm diep viel nog niet mee , ik gebruikte een volhard metaalboor.

Drilling the hinge-joint 2.5 mm wide and 50 mm deep using a solid carbide drill bit.

De scharnierpennen zijn door mijn broer Klaes gedraaid , vooral de lange pen viel nog niet mee, maar laat dat maar aan hem over. Nu weet ik wel op speciaal machines (duur) wordt zo'n pen in een paar seconden gemaakt, maar Klaes kon het doen voor een prima prijs.

The hinge pin was made by my brother Klaes , for this you have to be a profecial, especially to make the long one. I know there are lathe machines that can make this in a few seconds , but he could do it for a fair price.

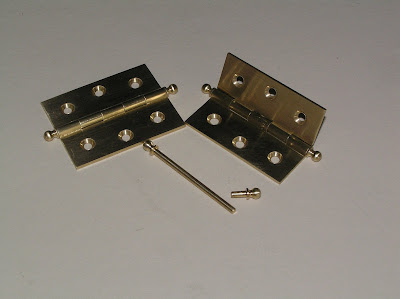

En hier is dan het eindresultaat, de klant verzorgt zelf het polijsten en/of verchromen , of zelfs misschien het vergulden.

Here is the end result , the customer will take care of the polising and/or chrome or even gold plating.
